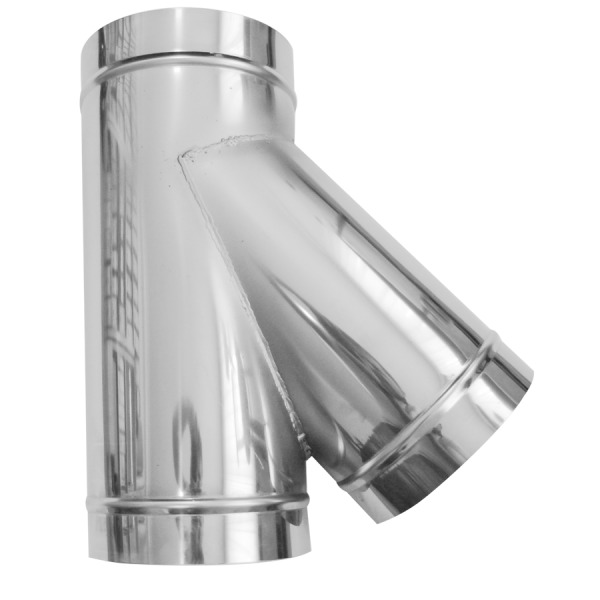

Te a 45º de Simple Pared Inox A-304, de 0,5 mm. de espesor con acabado brillo y diámetros de 80 a 300 mm. para chimenea modular metálica.
| Ø (mm) | H (mm) | A (mm) | B (mm) | C (mm) | D (mm) |
|---|---|---|---|---|---|
| 80 | 309 | 195 | 80 | 80 | 80 |
| 100 | 349 | 232 | 80 | 80 | 80 |
| 130 | 363 | 184 | 80 | 80 | 80 |
| 150 | 408 | 209 | 80 | 80 | 80 |
| 180 | 468 | 248 | 80 | 80 | 80 |
| 200 | 510 | 272 | 80 | 80 | 80 |
| 250 | 618 | 343 | 80 | 80 | 80 |
| 300 | 670 | 371 | 80 | 80 | 80 |
Características
Espesor Pared: 0,5 mm. AISI 304. Acabado brillo.
Temperatura de trabajo, hasta 650ºC.
Posibilidad de ser montado con junta de silicona, para mejor estanqueidad.
Sistema de unión enchufable (machihembrado).
Posibilidad de colocar una brida de unión para asegurar la conexión entre módulos.
Cumple UNE 123001:2009
Producto certificado según norma CE/0099/EN 1856-1
Designaciones
Según norma EN 1856-1:
T600 N1 W Vm L20050 G (SIN JUNTA)
T160 P1 W Vm L20050 O 30 (CON JUNTA)
Aplicaciones
Evacuación de humos y gases de combustión para estufas, calderas, inserts, hogares abiertos y cerrados, etc.
Recomendado para instalaciones exteriores y combustibles líquidos o gas.
Otros usos: Con junta de estanqueidad opcional, puede utilizarse en instalaciones de ventilación o evacuación de pluviales.
