Codo a 90º de doble pared INOX 316L – 304 con diámetros de 80 a 300 mm. para chimenea modular metálica

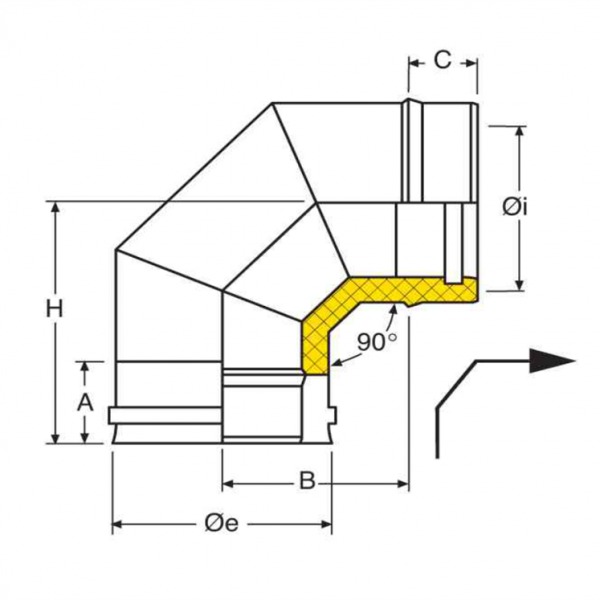

| Øi (mm) | Øe (mm) | H (mm) | A (mm) | B (mm) | C (mm) |
|---|---|---|---|---|---|
| 80 | 130 | 160 | 65 | 100 | 54 |
| 100 | 150 | 180 | 65 | 120 | 54 |
| 130 | 180 | 190 | 65 | 130 | 54 |
| 150 | 200 | 200 | 65 | 140 | 54 |
| 180 | 230 | 215 | 65 | 155 | 54 |
| 200 | 250 | 225 | 65 | 165 | 54 |
| 250 | 300 | 250 | 65 | 190 | 54 |
| 300 | 350 | 275 | 65 | 215 | 54 |
Características
Espesor Pared Interior: 0,4 mm. AISI 316L
Espesor Pared Exterior: 0,5 mm. AISI 304
Aislamiento: Lana de roca D= 120 kg/m3 y espesor 25 mm. Temperatura de trabajo, hasta 650ºC.
Posibilidad de ser montado con junta de silicona, para mejor estanqueidad.
Cumple UNE 123001:2009
Producto certificado según norma CE/0099/EN 1856-1
Designaciones
Según norma EN 1856-1:
T200 P1 W V2 L50040 O 30 (CON JUNTA)
T600 N1 W V2 L50040 O 70 (SIN JUNTA)
Aplicaciones
Recomendado para instalaciones exteriores y cualquier tipo de combustibles: biomasa (pellets, carbón, leña…), líquidos o gas.
Tipo de aparatos: Estufas, calderas, chimeneas, inserts, hogares abiertos y cerrados, condensación, grupos electrógenos, hornos, microgeneración.
