Thé à 90 degrés avec clapet à double paroi en acier inoxydable 316L – 304, avec des diamètres de 80 à 300 mm. cheminée métallique modulaire.

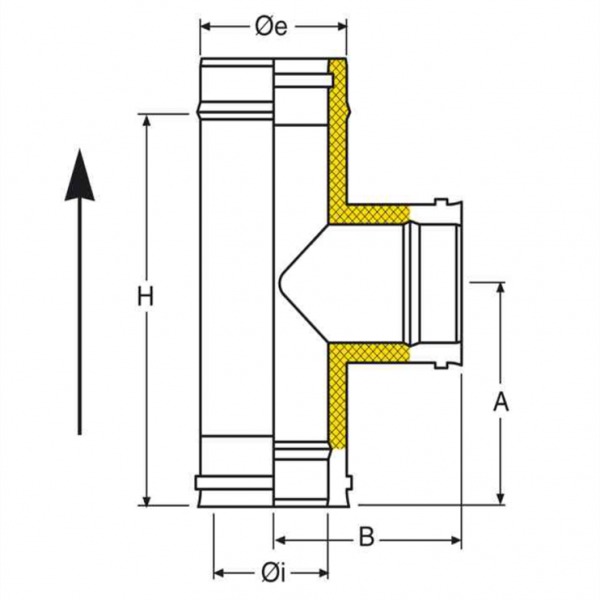

| Oi (mm) | OE (mm) | H (mm) | A (mm) | B (mm) |
|---|---|---|---|---|
| 80 | 130 | 440 | 242 | 140 |
| 100 | 150 | 440 | 242 | 150 |
| 130 | 180 | 440 | 242 | 165 |
| 150 | 200 | 440 | 242 | 175 |
| 180 | 230 | 440 | 242 | 190 |
| 200 | 250 | 440 | 242 | 200 |
| 250 | 300 | 440 | 242 | 225 |
| 300 | 350 | 490 | 267 | 250 |
Caractéristiques
Épaisseur des parois intérieures : 0,4 mm. AISI 316L
Extérieur épaisseur : 0,5 mm. AISI 304
Isolation : Rockwool D = 120 kg/m3 et 25 mm d’épaisseur. Température, jusqu'à 650 ° C.
Peut être monté avec du silicone, pour une meilleure étanchéité.
Répond à UNE 123001:2009
Produit certifié selon CE/0099/EN 1856-1
Désignations
Selon la norme EN 1856-1 :
T200-P1 W V2 L50040 OU 30 (AVEC CARTE)
T600 N1 W V2 L50040 OU 70 (SANS JOINT)
Applications
Elle assure adéquate dans la cheminée de conditions de tournage.
* C’est un lambeau de bascule qui s’ouvre quand il y a excès de tirage dans la cheminée pour assurer la stabilité.
* Les paramètres de la cheminée: Ø 100 – Ø 350 mm.
* Disponibles diamètres: Ø 80mm et Ø 150 mm.
* Placé dans un thé à 90º, grâce à l’élargissement – réduction qui correspondent au diamètre de votre cheminée, le contrôleur (ou 150 mm). Si le diamètre de votre installation est de 150, il n’est pas nécessaire de placer ce morceau.
Stabilisateur de tir automatique est un appareil qui est placé au début de la cheminée et sert à garantir les conditions appropriées de prise de vue. Il permet le tir dans la cheminée ou la réduire s’il y en a trop.
Il se compose d’un rabat pivotant ou un contrepoids qui ouvre ou ferme selon la dépression dans le conduit. S’il y a tir excessif, le mécanisme s’ouvre automatiquement et permettra le conduit d’air d’admission à stabiliser et à atteindre un niveau suffisant de pression.
Stabilisateur de tir à l’ARC a une vis de réglage, qui est déterminée en fonction de la valeur de pression négative ou de dépression que vous souhaitez définir pour un fonctionnement normal dans la cheminée. Le mécanisme va ouvrir ou fermer selon les fluctuations qui peuvent exister en ce qui concerne les paramètres définis lors de l’installation.
