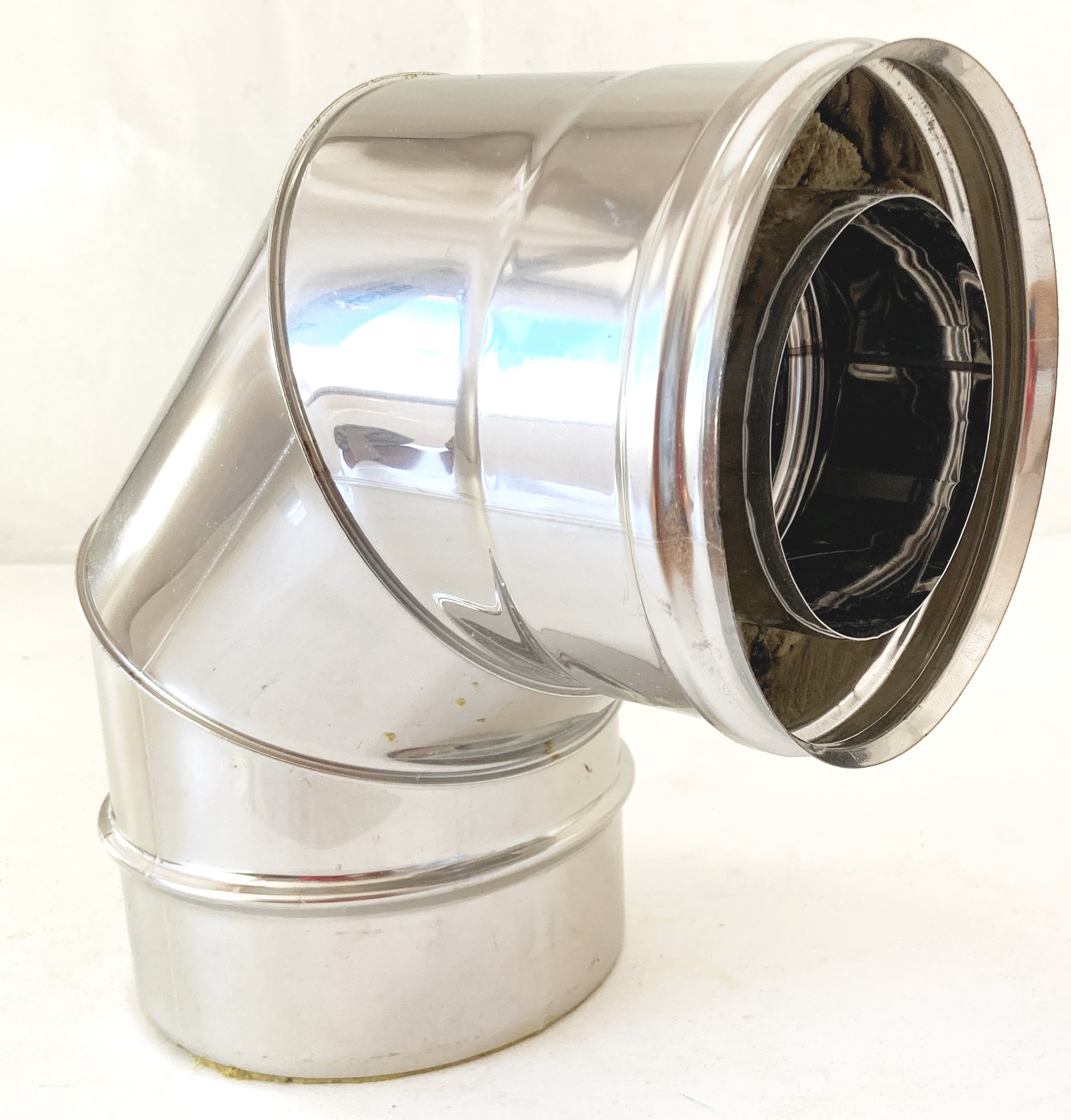

Coude 90 ° double paroi inox / INOX A-304 avec disponibilité de diamètres de 80 à 300 mm. Cheminée métallique modulaire.
| Oi (mm) | OE (mm) | H (mm) | A (mm) | B (mm) | C (mm) |
|---|---|---|---|---|---|
| 80 | 130 | 160 | 65 | 100 | 54 |
| 100 | 150 | 180 | 65 | 120 | 54 |
| 130 | 180 | 190 | 65 | 130 | 54 |
| 150 | 200 | 200 | 65 | 140 | 54 |
| 180 | 230 | 215 | 65 | 155 | 54 |
| 200 | 250 | 225 | 65 | 165 | 54 |
| 250 | 300 | 250 | 65 | 190 | 54 |
| 300 | 350 | 275 | 65 | 215 | 54 |
Caractéristiques
Épaisseur des parois intérieures : 0,5 mm. AISI 304
Extérieur épaisseur : 0,5 mm. AISI 304
Isolation : Rockwool D = 120 kg/m3 et 25 mm d’épaisseur. Température, jusqu'à 400 ° C.
Peut être monté avec du silicone, pour une meilleure étanchéité.
Répond à UNE 123001:2009
Produit certifié selon CE/0099/EN 1856-1
Désignations
Selon la norme EN 1856-1 :
T400-N1 D Vm L20050 ou 160 (sans joint)
T200 P1 D Vm L20050 ou 30 (avec carte)
Applications
Recommandé pour les installations extérieures avec des combustibles liquides ou gazeux.
Autres appareils : poêles, chaudières, cheminées et inserts.
